Peralatan las asetilen

Untuk dapat mengelas atau memotong ataupun fungsi lainya dari proses las gas maka diperlukan peralatan yang dapat menunjang fungsi-fungsi itu. Secara umum, peralatan yang digunakan dalam gas iniadalah :
1. Tabung gas Oksigen dan tabung gas bahan bakar,
2. Katup silinder/tabung,
3. Regulator,

4. Selang gas,
5. Torch,
6. Peralatan pengaman

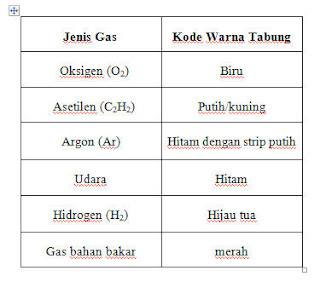

1. Tabung GasTabung gas berfungsi untuk menampung gas atau gas cair dalam kondisi bertekanan. Umumnya tabung gas dibuat dari Baja, tetapi sekarang ini sudah banyak tabung-tabung gas yang terbuat dari paduan Alumunium. Tabung gas tersedia dalam bentuk beragam mulai berukuran kecil hingga besar. Ukuran tabung ini dibuat berbeda karena disesuaikan dengan kapasitas daya tampung gas dan juga jenis gas yang ditampung. Untuk membedakan tabung gas apakah didalamnya berisi gas Oksigen, Asetilen atau gas lainya dapat dilihat dari kode warna yang ada pada tabung itu. Table berikut ini menunjukan kode warna tabung gas untuk berbagai jenis warna.
2. Katup Tabung
Pengatur keluarnya gas dari dalam tabung maka digunakan katup. Katup ini ditempatkan tepat dibagian atas dari tabung. Pada tabung gas O
ksigen, katup biasanya dibuat dari material Kuningan, sedangkan untuk tabung gas Asetilen, katup ini terbuat dari material baja.

3. Regulator
Regulator atau lebih tepat dikatakan Katup Penutun Tekan, dipasang pada katub tabung dengan tujuan untuk mengurangi atau menuru
nkan tekann hingga mencapai tekana kerja torch. Regulator ini juga berperan untuk mempertahankan besarnya tekanan kerja selama proses pengelasan atau pemotongan. Bahkan jika tekanan dalam tabung menurun, tekana kerja harus dipertahankan tetap oleh regulator.
Pada regulator terdapat bagian-bagian seperti saluran masuk, katup pengaturan tekan kerja, katup pengaman, alat pengukuran tekanan tabung,
alat pengukuran tekanan kerja dan katup pengatur keluar gas menuju selang.

4. Selang Gas
Untu
k mengalirkan gas yang keluar dari tabung menuju torch digunakan selang gas. Untuk memenuhi persyaratan keamanan, selang harus mampu menahan tekan kerja dan tidak mudah bocor. Dalam pemakaiannya, selang dibedakan berdasarkan jenis gas yang dialirkan. Untuk memudahkan bagimana membedakan selang Oksigen dan selang Asetilen mak cukup memperhatikan kode warna pada selang. Berikut ini diperlihatkan table yang berisi informasi tentang perbedaan warna untuk membedakan jenis gas yang mengalir dalam selang.
5. Torch
(Brander)Gas yang dialirkan melalui selang selanjutnya diteruskan oleh torch, tercampur didalamnya dan akhirnya pada ujuang nosel terbentuk nyala api. Dari keterangan diatas, toch memiliki dua fungsi yaitu :
a. Sebagai pencampur gas oksigen dan gas bahan bakar.
b. Sebagai pembentuk nyala api diujung nosel.
Torch dapat dapat dibagi menjadi beberapa jenis menurut klasifikasi berikut ini :
1. Menurut cara/jalannya gas masuk keruang pencampur.
Dibedakan atas :
a. Injector torch (tekanan rendah)
Pada torch jenis ini, tekanan gas bahan bakar selalu dibuat lebih rendah dari tekanan gas oksigen.
b. Equal pressure torch (torch bertekanan sama)
Pada torch ini, tekanan gas oksigen dan tekanan gas bahan bakar pada sisi saluran masuk sama besar.proses pencampuran kedua gas dalam ruang pencampur berlangsung dalam tekanan yang sama.
2. Menurut ukuran dan berat. Dibedakan atas :
a. Toch normal
b. Torch ringan/kecil
3. Menurut jumlah saluran nyala api. Dibedakan atas :
a. Torch nyala api tunggal
b. Torch nyala api jamak
4. Menurut gas yang digunakan. Dibedakan atas :
a. Torch untuk gas asetilen
b. Torch untuk gas hydrogen, dan lain-lain.
5. Menurut aplikasi. Dibedakan atas :
a. Torch manual
b. Torch otomatik/semi otomatik.
